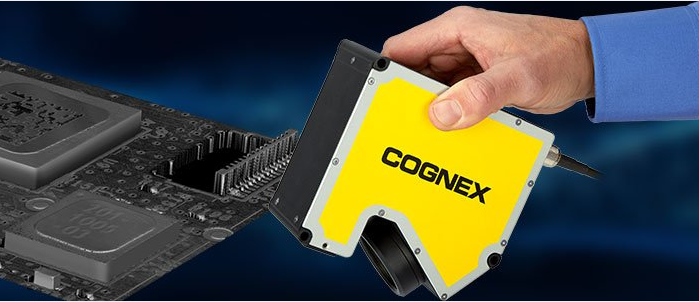

DSMax Serisi 3D Profil Ölçüm Sistemi


Bir görüş alanına yayılan profil noktalarının sayısı ne kadar yüksek olursa, parça hakkında o kadar fazla ayrıntı ortaya çıkar ve 3D görüntü o kadar kesin olur. DSMax, yalnızca 32 mm'lik bir görüş alanı (FOV) içinde 2.000 profil noktasını toplar ve daha doğru 3D incelemelere olanak tanır. DSMax, piyasadaki diğer yer değiştirme sensörlerinden 5 kat daha hızlı yüksek çözünürlüklü 3D görüntüler elde ederek üretim verimliliğini arttırır. Yüksek hızlı bir görüntüleyici, yüksek hızlı kapsamlı algılama teknolojisi ve CoaXPress protokolü, maksimum çözünürlükte 18 kHz'e (tam alan) kadar tarama hızlarına ulaşır. Bu şaşırtıcı kombinasyon, döngü sürelerini azaltır ve verimi en üst düzeye çıkarır. DSMax, gölgeleri azaltan ve yüksek kontrastlı görüntüler elde edebilen bir telesentrik lens ile donatılmıştır. DSMax bunu yapmak için, lazer çizgisini doğrudan nesne üzerine yönlendiririr, mercekten yansıyan ışık miktarını azaltır ve kameraya geri yansıyan ışığı arttırır . Telesentrik optikler, uygulamayı çözmek için doğruluk, tekrarlanabilirlik ve verimin gerekli olduğu hassas ölçümler için idealdir.
